氣動球閥

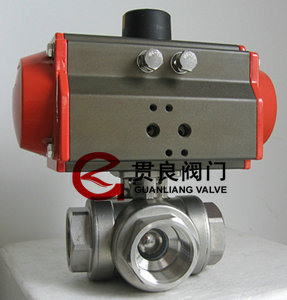

氣動螺紋三通球閥
- 產品型號：Q614F,Q615F
- 產品結構：L型/T型
- 產品壓力：PN16-PN40
- 產品材質：304,316
- 產品規格：DN15-DN50
聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【氣動螺紋三通球閥】的相關信息或索取相關資料，請聯系我們
氣動螺紋三通球閥原理：
氣動內螺紋三通球閥Q614F/Q615F由氣動執行器和不銹鋼內螺紋三通球閥組成，采用高平臺連接，安裝方便。氣動執行器是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷），可以配裝換向電磁閥，行程開關，空氣過濾減壓閥，接收控制信號，切換流向后有反饋信號輸出。

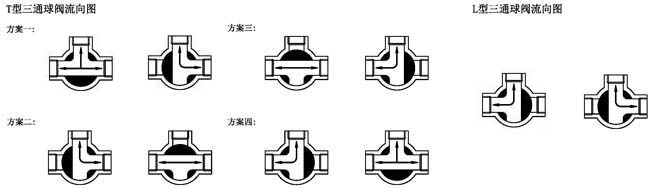

氣動螺紋三通球閥流向原理圖：
氣動內螺紋三通球閥有L型流道和T型流道兩種。氣動L型螺紋三通球閥Q614F主要用來切換介質流向，使相鄰90°的流道接通。氣動T型螺紋三通球閥Q615F主要用于介質合流或分流，也可以用于切換流向。
氣動螺紋三通球閥Q614F/Q615F參數：
氣動內螺紋三通球閥Q614F/Q615F由氣動執行器和不銹鋼內螺紋三通球閥組成，采用高平臺連接，安裝方便。氣動執行器是三通球閥的驅動裝置，當工作給氣源時，執行機構從0～90度回轉，使三通球閥由關（開）的位置到開（關）的位置，達到對管道內介質實現流通（切斷），可以配裝換向電磁閥，行程開關，空氣過濾減壓閥，接收控制信號，切換流向后有反饋信號輸出。
|
氣動螺紋三通球閥特點： 1、換向迅速，動作快。 2、有L型三通球閥和T型三通球閥兩種形式選用。 3、螺紋連接，安裝方便。 4、聚四氟乙烯填料，耐腐蝕，壽命長。 5、閥桿下裝式，保證安裝。 6、不銹鋼材料，適用各種介質。 7、按照國際標準ISO5211設計，安裝維護方便。 |
 |
氣動螺紋三通球閥流向原理圖：
氣動內螺紋三通球閥有L型流道和T型流道兩種。氣動L型螺紋三通球閥Q614F主要用來切換介質流向，使相鄰90°的流道接通。氣動T型螺紋三通球閥Q615F主要用于介質合流或分流，也可以用于切換流向。
氣動螺紋三通球閥Q614F/Q615F參數：
| 公稱通徑DN(mm) | 10 | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|---|
| 公稱壓力(MPa) | PN1.6、2.5、4.0 MPa | ||||||
| 閥體形式 | 三段式分體式閥體 | ||||||
| 連接形式 | 螺紋式、焊接式 | ||||||
| 閥芯形式 | "O"型球形閥芯 | ||||||
| 動作范圍 | 0～90° | ||||||
| 泄露量 | 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) | ||||||
| 基本誤差 | 帶定位器：小于全行程的±2% | ||||||
| 死區 | 帶定位器：小于全行程的±2% | ||||||
| 可調范圍 | 250：1 | ||||||
| 型號 | Q614F-16P，Q614F-25P，Q614F-40P，Q615F-16P，Q615F-25P，Q615F-40P | ||||||
| 控制方式 | 開關兩位控制、4～20mA模擬量信號控制 | ||||||
